Intel поделилась подробностями многообещающего чипа Panther Lake
Многообещающий он, скорее, для самой компании.
На мероприятии Tech Tour Intel частично презентовала новый APU Panther Lake. Чип, выполненный по новому техпроцессу 18А, по словам представителей компании, объединяет в себе энергоэффективность Lunar Lake и производительность Arrow Lake.
Новый техпроцесс 18А интересен двумя новшествами: транзисторами RibbonFET с круговым расположением (gate-all-around) и сетью питания PowerVia с обратной стороны пластины. Если сильно упрощать, то эти изменения повышают энергоэффективность за счёт уменьшения тока утечки и увеличивают производительность благодаря новому проложению сигнальных и силовых цепей вокруг транзисторов.

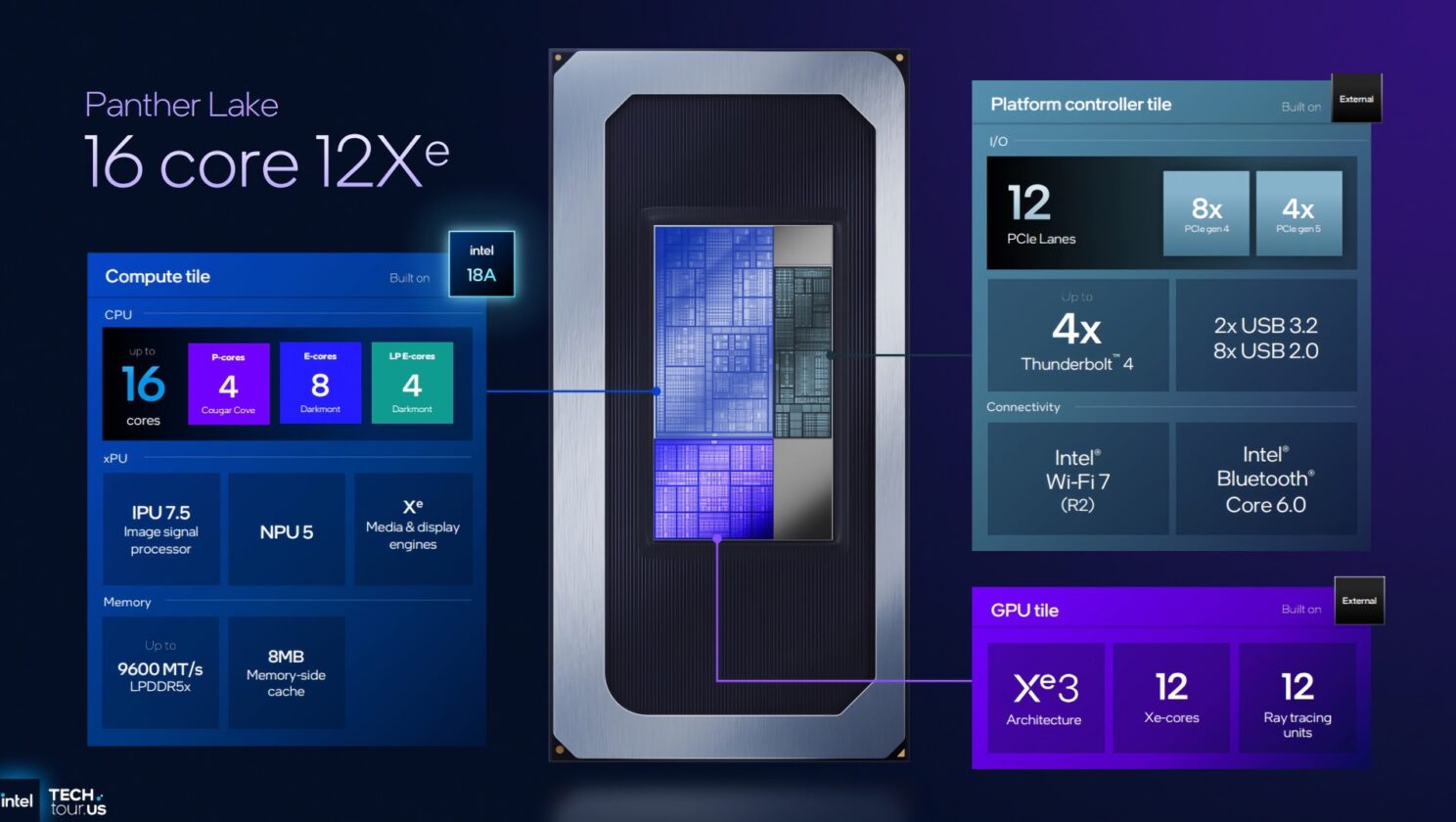

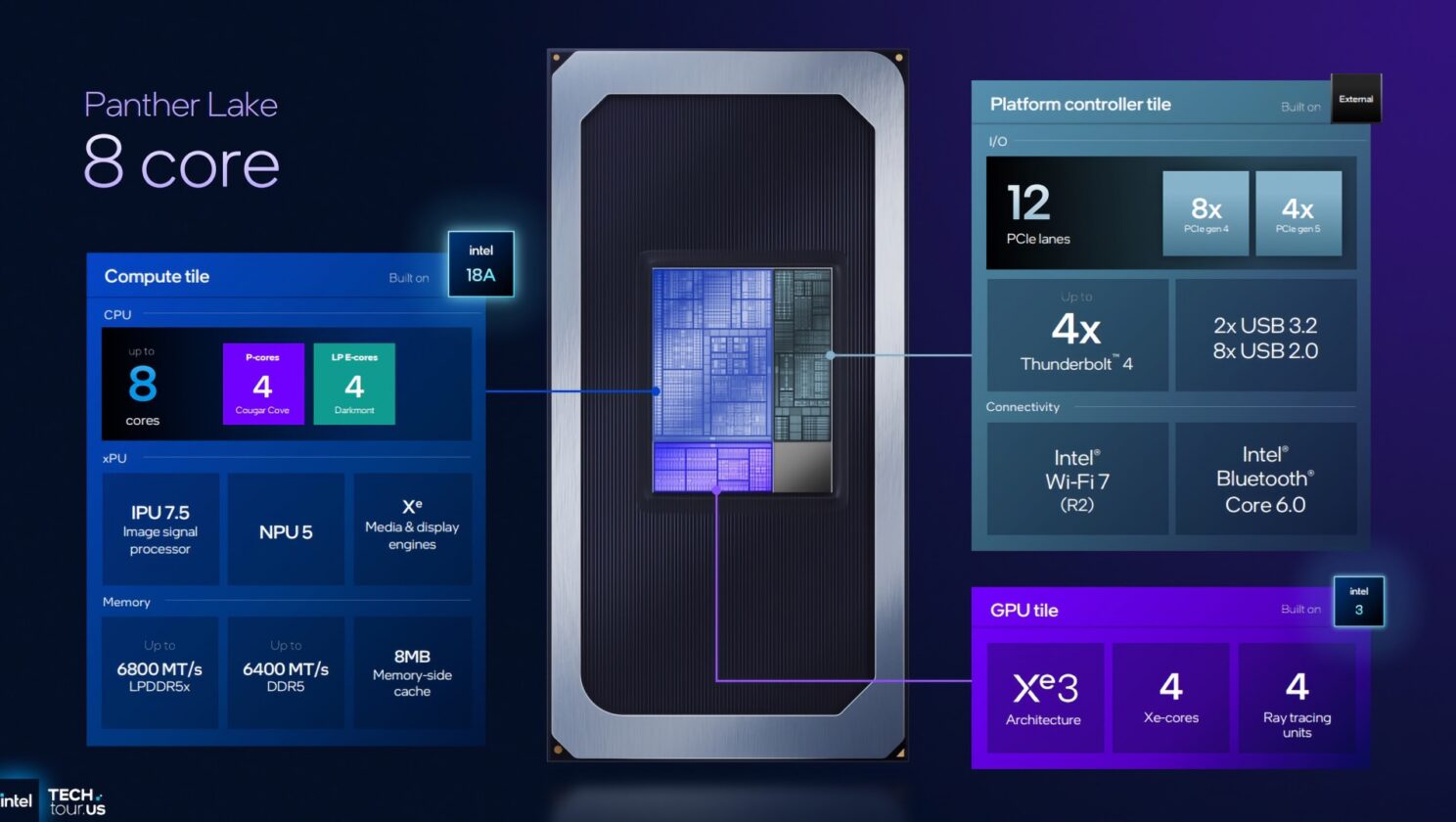

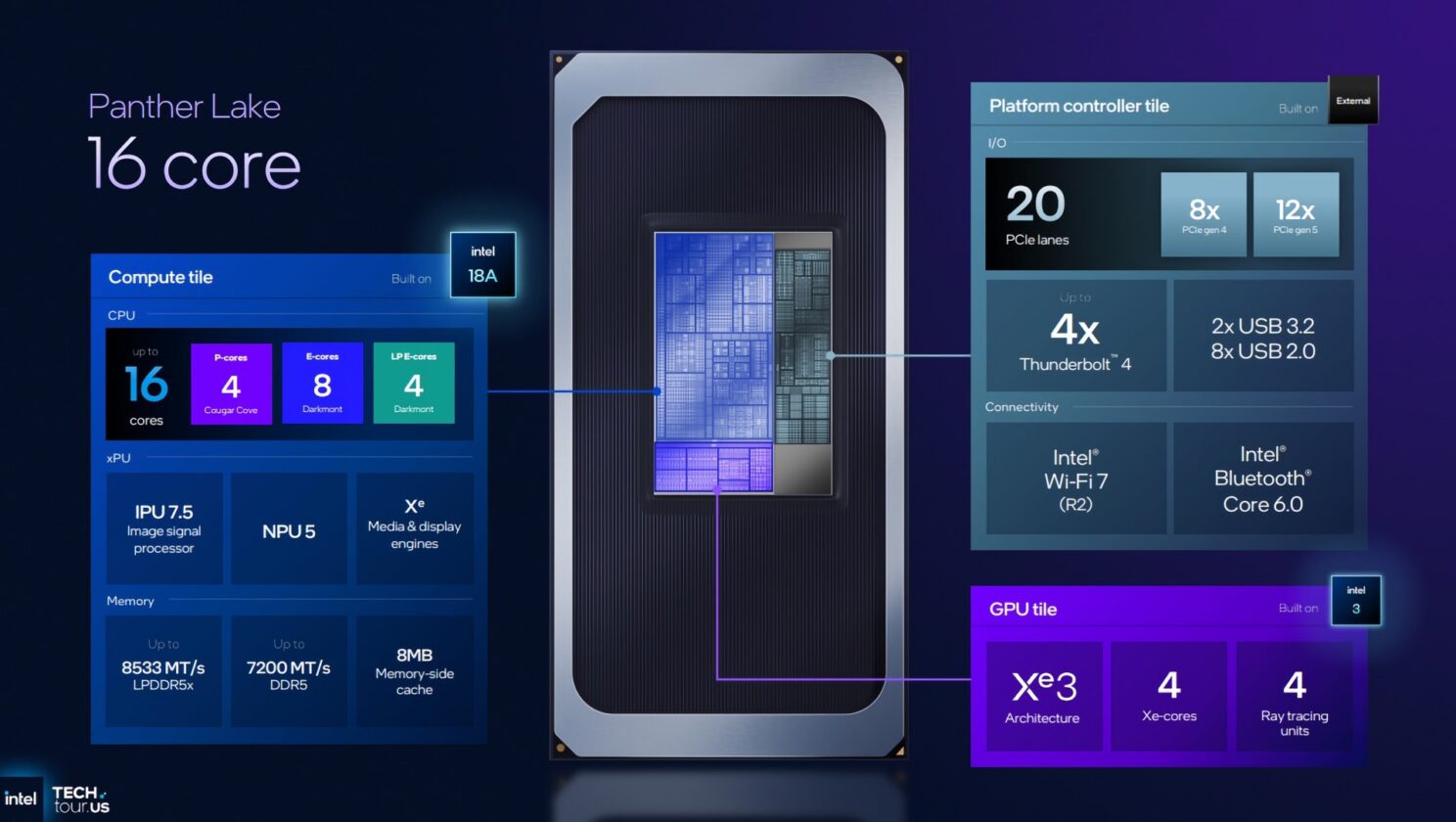

Пока модельный ряд состоит из трёх конфигураций Panther Lake. Младшая включает 8 ядер CPU и 4 графических ядра Xe3, средняя — 16 ядер CPU и 4 ядра GPU, а топовая — 16 ядер CPU и 12 GPU. Пропускная способность памяти также растёт от младшей к старшей версии: 6800 МТ/с → 8533 МТ/с → 9600 МТ/с для LPDDR5х.

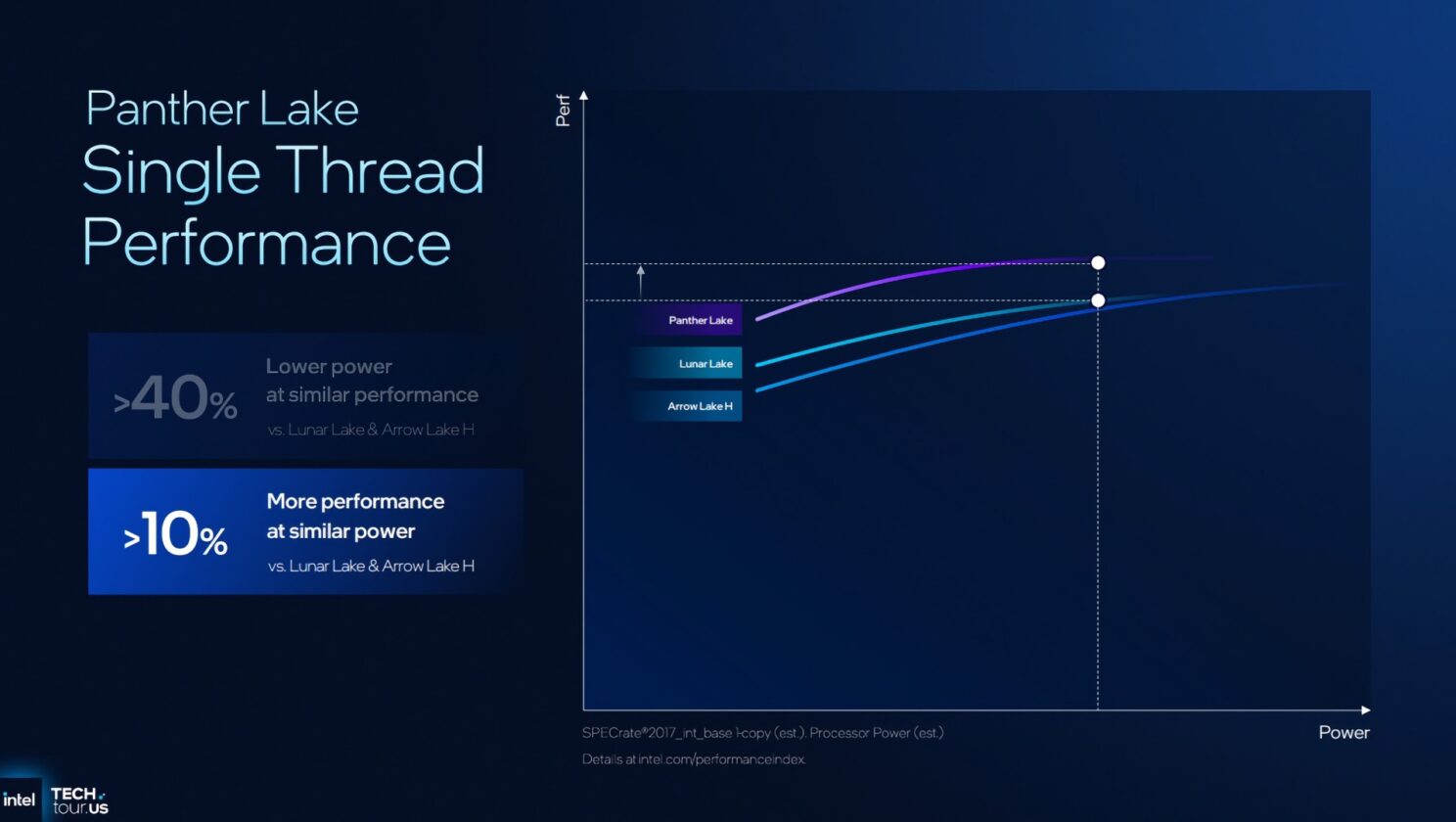

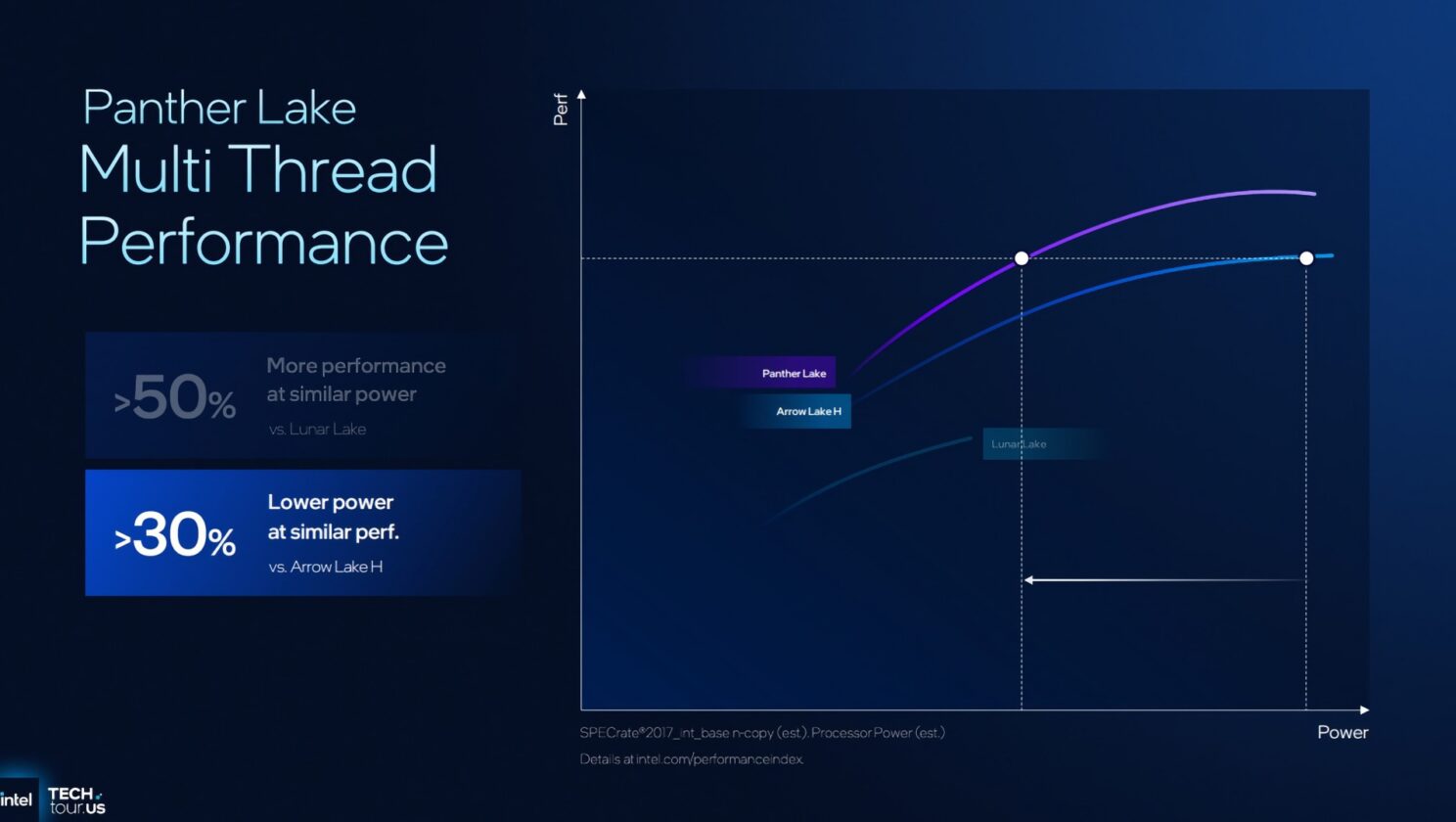

В однопотоке мощность P-ядер (производительных) выше на 10 %, чем у Lunar и Arrow Lake при аналогичной мощности, а энергоэффективность — до 40 % при аналогичной производительности. Многопоток рисует такую картину: +50 % к производительности и –30 % к энергопотреблению относительно Arrow Lake-H, но, вероятно, это актуально только для топового Panther Lake.
Продажи начнутся до конца этого года, а полноценно устройства на новом чипсете появятся в начале 2026 года. Должно быть, это произойдёт близко к январской CES, где Intel полноценно представит Panther Lake.
